气动精小型薄膜单座(套筒)调节阀

您的当前位置: 首 页 >> 产品中心 >> 上晖阀门

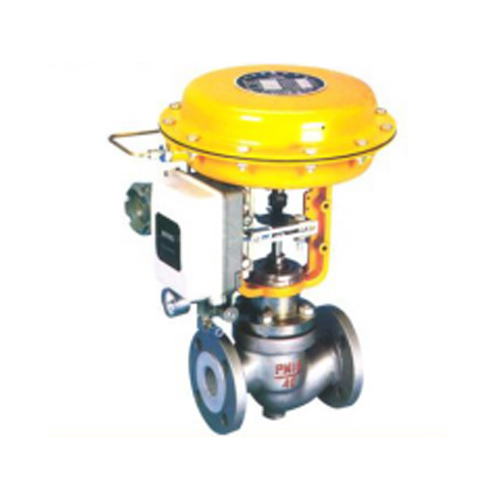

气动精小型薄膜单座(套筒)调节阀

  • 所属分类:上晖阀门

  • 点击次数:
  • 发布日期:2018/09/04
  • 在线询价
详细介绍

气动精小型薄膜单座(套筒)调节阀


产品名称:气动精小型薄膜单座(套筒)调节阀


产品说明:


ZJHP(M/F46)精小型气动薄膜直通单座、套筒调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、液位保持 在给定值。特别适用于允许泄漏小且阀前后压差不大的工作场合。
    本公司生产的该系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN20~300。适用液体温度由-200℃至+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级,流量特性为线性或等百分比。多种多样的品格规格可供选择。

主要零件材料

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
 阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
 软密封阀芯:增强聚四氟乙烯
 填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
 垫   片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
 膜   盖:A3
 波 纹 膜片:丁腈橡胶夹增强涤纶织物
 弹   簧:60Si2Mn
 阀杆、推杆:2Cr13、1Cr18Ni9Ti
 衬   套:2Cr13

  产品型号说明:

   Z-直行程的气动执行器  J-精小型  H-薄膜式   P-单座型 M-套筒型  F46-阀体内衬四氟   C-阀体材质铸钢  DN-公称通径



主要技术参数

公称通径DN(mm)
 (阀芯直径dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

(10)

(12)

(15)

(20)

 额定流量系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

 额定行程(mm)

10

16

25

40

60

100

膜片有效面积Ae(cm2)

280

400

600

1000

1600

 信号范围Pr(KPa)

20~100、40~200

 气源压力Ps(KPa)

0.14~0.4

 固有流量特性

直线、等百分比
